一、系統概述
RC3000K電氣火災監控系統，是成都瑞科電氣有限公司根據國家現行標準研發的全數字化獨立運行的預警與監控系統。
該系統通過剩余電流互感器、電氣火災監控探測器等現場設備，采集與監視剩余電流、過電流、溫度和故障電弧等信號，以實現對被保護電氣線路的監視、預警、預防控制，必要時聯動斷開被檢測到剩余電流、溫度和故障電弧等超標的配電線路。根據用戶的需求，還可以滿足與火災自動報警系統、電力運維云平臺等進行數據交換和共享。
系統優點：
可靠性高：采用高穩定性的信號采集與傳輸設備來監測電氣設備和線路的狀態，當出現異常情況時，能夠及時發出警報，降低火災的發生率。
智能化：具備自動化控制和智能化診斷的功能，能夠實時監測電氣設備的運行狀況，提高設備的運行效率、減少設備維護成本。
靈活性強：可根據不同的需求進行靈活配置，可以適應不同的場景和環境，從而提高系統的可靠性和穩定性。
二、適用范圍
適用于新建、擴建和改建的民用建筑及工業建筑物，電壓等級在220V/380V供配電系統的電氣火災監控。
電氣火災監控系統設計，應在下列電力線路與設備的關鍵位置進行監控節點的設置：
特級保護對象的變電所低壓配電出線保護開關；
樓層或防火分區照明干線配電箱的進線總開關；
娛樂放映、游藝場所、地下商場的配電電源和末端配電設備的總開關；
消防水泵、風機、電梯等重要消防負荷的電源配電箱總開關；
特級保護對象的空調、風機等一般電力干線配電箱的總開關；
其它火災危險性大的配電節點。

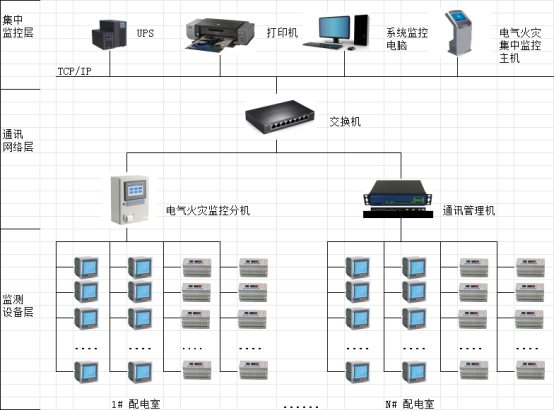

三、系統結構
四、系統功能
電氣火災監控系統是一種用于監測、預警和控制電氣火災的系統平臺，具有以下功能：
4.1系統運行主界面
包含“登陸”、“消音”、“運行監視界面”及“系統狀態欄”四部分，可以分別通過點擊系統主界面上方的菜單欄或快速啟動欄內按鈕進入各相關功能界面。
4.2系統狀態監測界面
監視界面顯示整個電力監控系統的網絡圖，動態刷新各電氣設備的實時運行參數和運行狀態，并且支持現場設備的遠程控制功能。監控系統的畫面根據現場實際狀況進行組態。
雙擊某通道可以顯示出此通道配置的監控裝置的內部設定參數、測量參數、狀態參數，并可于該界面對監控裝置進行遠程解除報警或分合閘控制。
4.3預防性電氣火災監視
連續監視用電設備泄露電流的變化、線纜接頭溫度的變化，為配電設備的預防性維護提供依據，有效預防電氣火災的發生，保障用戶財產的安全。
4.4用戶登錄界面
選擇用戶并輸入正確的密碼后，系統狀態欄會顯示當前的登錄用戶。本軟件針對的任意遠控操作均需權限登錄后方可操作，即防止無關人員誤操作。
4.5權限管理界面
該界面可添加新的“操作員”和“值班員”權限的新用戶，也可刪除這兩個級別的現有用戶，該管理功能只有“超級管理員”和“管理員”可進行操作。
4.6設備檢測界面
該檢測功能為“管理員”和“操作員”方可進行的操作功能，主要用于設備自檢和對監控系統柜體面板指示燈的手動檢測。
4.7報警和事件管理界面
系統在電能質量事件發生、設備狀態改變、電網擾動、電氣故障時，觸發報警并記錄保存。系統報警時自動彈出報警畫面并進行語音提示。同時，可以將報警信息通過手機短信、APP等方式通知相關人員，并與消防監控系統聯網，數據實時傳送消防控制中心。
用戶于該界面內可查詢任意時段內相應報警或動作類型下的記錄，各級操作權限均可查看該界面的信息。
4.8定位報警功能
電氣火災監控系統從本質上是立足預防的，專門針對電氣線路故障和涉電意外的前期預警系統。當被保護線路中的被探測參數超過報警設定值時，監控系統能發出報警信號，控制信號并能指示出報警部位，防止由于種種原因使故障部位產生高溫而導致火災。
4.9電能質量監視和分析
對整個監控系統范圍內的電能質量和電能可靠性，漏電電流及線纜溫度狀況進行實時的監視。實時監視系統電壓偏差、頻率偏差、不平衡度、功率因數、諧波含量，電壓閃變，剩余電流及溫度等電能質量問題，評估電能質量是否符合標準。記錄擾動時的波形，作為電能質量分析和故障分析的依據。
4.10電能消耗統計和分析
系統為用戶提供了綜合的電能和需量統計報表功能，用戶也可以定制符合需求的電能統計功能，包含不同用電設備在不同費率時段的電量消耗，可以按照日、月、季度、年的時間段進行統計和記錄，并可以查詢、顯示和打印。

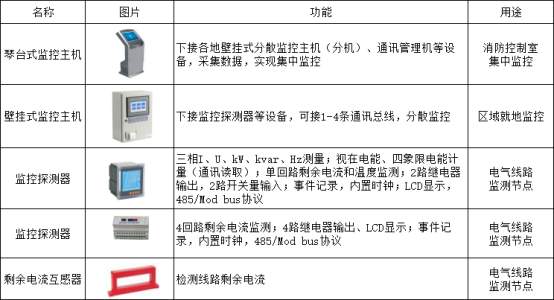

五、設備選型
